組合螺絲常見的組合方式有哪些?
發布日期:2024-12-19 14:13:29 來源:http://gayforum.cn/ 點擊:0
組合螺絲常見的組合方式有以下幾種 :
二組合:
螺絲與平墊組合:平墊可以增大螺絲與被連接件之間的接觸面積,分散壓力,防止被連接件表面被壓壞,同時也能在一定程度上起到防松作用,適用于一些對連接穩定性要求不是極高,但需要保護被連接件表面的場合,如普通家具的組裝、一些簡單機械部件的固定等。
螺絲與彈墊組合:彈墊利用其彈性產生的軸向力,可以有效防止螺絲在振動等情況下松動,提高連接的可靠性,常用于有振動或沖擊的設備連接,如汽車發動機艙內的一些零部件連接、電動工具的組裝等。

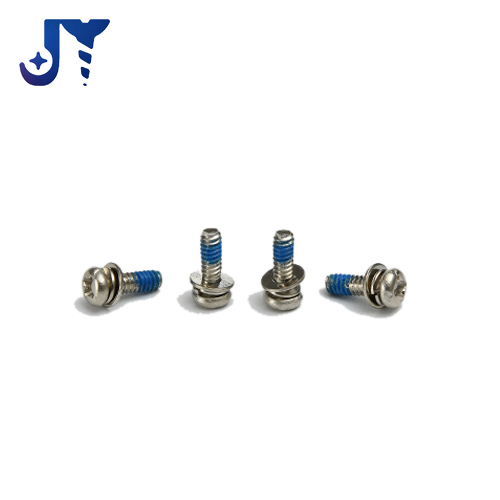

三組合:由一個螺絲配一個彈墊和一個平墊組合而成,這種組合方式結合了平墊和彈墊的優點,既能夠分散壓力,又能有效防止松動,具有較好的連接穩定性和可靠性,廣泛應用于各種對連接要求較高的場合,如電子產品的外殼組裝、精密儀器的制造、機械制造中的關鍵部位連接等。具體包括以下幾種:
十字槽盤頭螺釘、彈簧墊圈和平墊圈組合件:如國標 GB9074.4 所規定的,這種組合螺絲的頭部為盤頭,十字槽設計方便使用螺絲刀進行擰緊,彈簧墊圈和平墊圈的配合使用,使其適用于一般的機械連接和電子設備組裝,常見于電腦機箱、小型機械設備等產品中。
十字槽小盤頭螺釘、彈簧墊圈和平墊圈組合件:符合 GB9074.8 標準,小盤頭的設計使得螺絲頭部相對較小,在一些空間有限的場合更為適用,同時搭配彈簧墊圈和平墊圈,可用于薄金屬板之間的連接,如手機、平板電腦等電子產品內部的電路板固定等。
十字槽凹穴六角頭螺栓、彈簧墊圈和平墊圈組合件:按照 GB9074.13 標準生產,六角頭的設計可以承受更大的擰緊力矩,適合于需要較大緊固力的連接部位,如大型機械設備的框架連接、工業控制柜的組裝等,彈簧墊圈和平墊圈則進一步增強了連接的可靠性和穩定性。
特殊組合:
十字槽頭螺釘和外鋸齒鎖緊墊圈組合件:外鋸齒鎖緊墊圈的鋸齒可以嵌入被連接件表面,提供更強的防松能力,適用于對防松要求極高的場合,如航空航天、高速列車等領域的關鍵部件連接。
自攻螺釘和平墊圈組合件:自攻螺釘能夠直接在被連接件上攻出螺紋,無需預先鉆孔攻牙,提高了安裝效率,搭配平墊圈可防止被連接件表面受損,常用于一些較薄的金屬或塑料材料的連接,如簡易家具的組裝、塑料外殼的固定等。
六角頭螺栓和外鋸齒鎖緊墊圈組合件:結合了六角頭螺栓的高強度和外鋸齒鎖緊墊圈的強防松性能,適用于大型結構件或?qū)B接可靠性要求極高的場合,如橋梁建設、重型機械制造等領域。
